| Indikation: |
Fraktur, artrit, destruktion, fri kropp. Vid frågeställning om scapula ska DT väljas som modalitet. |
| Förberedelse: | |
| Utrustning: | Alla maskiner |
| Dokument: |
DT
- 1. Skalle
- 2. Odontologi
- 3. Huvud/Hals
- 4. Övre Extremitet
- Axel
- Axel Artrografi
- Sternoklavikularleder
- Extremitet genom kroppen
- Överarm
- Överarmar vid plexus brachialis-skada (Umeå-protokoll)
- Armbåge
- Underarm
- Handled
- Scaphoideum
- Hand
- Fingerleder
- CITES trial
- DRU-leder
- Myelomskelett
- DTA Övre extremitet K Arm upp/ner
- Mjukdelsabscess K Övre extremitet
- Mjukdelstumör K
- Axel Barn
- Sternoklavikularleder Barn
- Övre Extremiteter genom kroppen Barn
- Överarm Barn
- Armbåge Barn
- Underarm Barn
- Handled Barn
- Scaphoideum Barn
- Hand Barn
- 5. Aorta
- 6. Thorax
- 7. Hjärta
- 8. Thorax Buk
- 9. Buk
- 10. Uro
- 11. Rygg
- 12. Bäcken
- 13. Nedre Extremitet
- 14. Trauma
- 15. Specialprotokoll
- 16. Kombinationsprotokoll
- 17. PET-DT
- 18. Allmänt
- 19. Administratörer
Philips
Siemens
Canon
GE
susbof
Axel | SOS-kod: 86200 h/v Metodansvarig läkare: Maja Sloth |
Allmän info
Undersökning
Philips
iCT
| Protokoll: | Axel | |||||||||||||||||||||||||||||||||||
| Patientpositionering: | Ryggläge med armarna symmetriskt på magen | |||||||||||||||||||||||||||||||||||
| Kontrast: | ||||||||||||||||||||||||||||||||||||
| Läkemedel: | ||||||||||||||||||||||||||||||||||||
| Övrigt: | Sidomarkering på aktuell sida. | |||||||||||||||||||||||||||||||||||
| Översiktsbild: | ||||||||||||||||||||||||||||||||||||
| Stråldos: | ||||||||||||||||||||||||||||||||||||
| Serier: | Scanogram dual:
Från ovan axeln och 20 cm distalt
Serie 1: (grå) Från ovan AC-leden och hela axelleden
|
|||||||||||||||||||||||||||||||||||
| Filter/Rekonstruktion: |
|
Teknik
iQon
| Protokoll: | Axel | |||||||||||||||||||||||||||||||||||
| Patientpositionering: | Ryggläge med armarna symmetriskt på magen | |||||||||||||||||||||||||||||||||||
| Kontrast: | ||||||||||||||||||||||||||||||||||||
| Läkemedel: | ||||||||||||||||||||||||||||||||||||
| Övrigt: | Sidomarkering på aktuell sida. | |||||||||||||||||||||||||||||||||||
| Stråldos: | ||||||||||||||||||||||||||||||||||||
| Serier: | Scanogram dual:
Från ovan axeln och 20 cm distalt
Serie 1 (vit) : Från ovan AC-leden och ca 5 cm distalt om glenohumeralleden. Craniocaudal körriktning. Ska omfatta hela AC-leden och axelleden på höger och vänster sida. Vid fraktur ska hela frakturområdet inkluderas
|
|||||||||||||||||||||||||||||||||||
| Filter/Rekonstruktion: |
|
Teknik
Siemens
Drive
| Protokoll: | Axel under Adult Shoulder
Om känd metall implantat eller metall implantat syns på Topogram: Välj istället protokoll Axel_Metall under Adult Shoulder |
||||||||||||||||||||||||||||||||||||||||||||||||
| Patientpositionering: | Supine, head first. Armarna symmetriskt på magen.
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrast: | |||||||||||||||||||||||||||||||||||||||||||||||||
| Läkemedel: | |||||||||||||||||||||||||||||||||||||||||||||||||
| Övrigt: |
Sidomarkör på aktuell sida. 3D-rekonstruktion vid komminut fraktur. (se Lathund) |
||||||||||||||||||||||||||||||||||||||||||||||||
| Översiktsbild: | |||||||||||||||||||||||||||||||||||||||||||||||||
| Stråldos: | |||||||||||||||||||||||||||||||||||||||||||||||||
| Serier: |
Topogram frontal: Från ovan AC-leden och ca 20 cm distalt därom.
Serie 1 (vit) : Från ovan AC-leden och ca 5 cm distalt om glenohumeralleden. Craniocaudal körriktning. Ska omfatta hela AC-leden och axelleden på höger och vänster sida. Vid fraktur ska hela frakturområdet inkluderas
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Filter/Rekonstruktion: | OBS! Märk rekonstruktionerna DX/SIN genom att skriva in det i ”Comment” fliken.

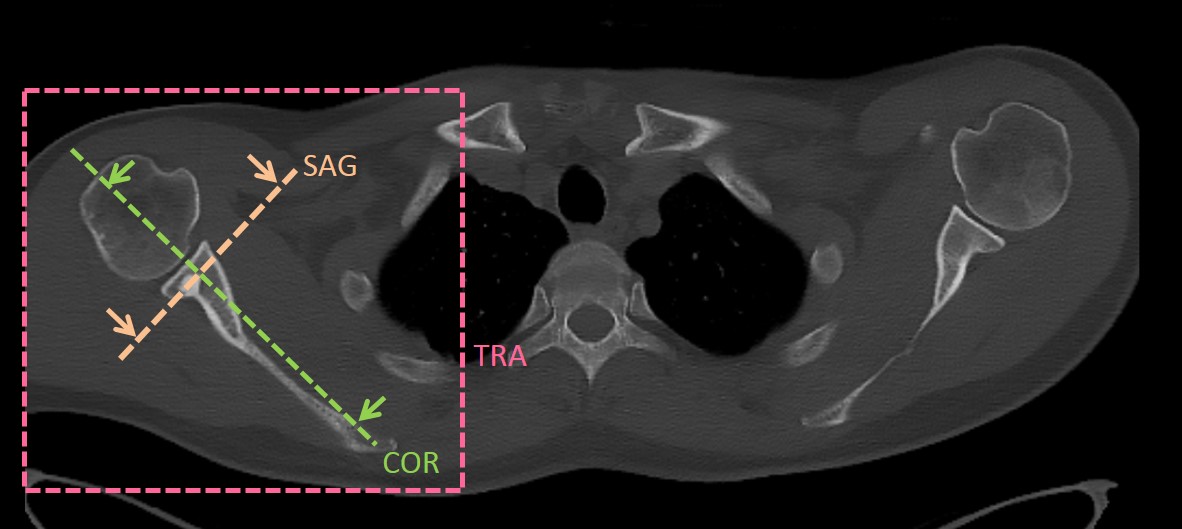

MPR TRA, COR, SAG, endast aktuell sida
|
Teknik
| Översiktsbild 1 | Projektion | Top | |
| kV | 100 | ||
| mA | 20 | ||
| DT-scan | Serie |
Serie 1 Axel |
Alternativt Serie 1 Axel Metall |
| Scanteknik | spiral | spiral | |
| kV | - | - | |
| mAs | - | - | |
| Dosmodulering | CARE kV + CARE dose 4D | CARE kV + CARE Dose 4D | |
| Dosmoduleringsindex |
120 ref kV (70-140), 150 ref mAs, slide 5, Shoulder |
140 ref kV (70-140),
150 ref mAs, slide 5, Shoulder |
|
| Kollimering | 128x0,6 | 128x0,6 | |
| Pitch | 1,5 | 1,5 | |
| Rotationstid (s) | 1,0 | 1,0 | |
Edge
| Protokoll: | AXEL under Adult: Shoulder | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Patientpositionering: |
Supine, head first, armarna symmetriskt på magen.
Sidomarkör på aktuell sida. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Övrigt: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Serier: |
Topogram frontal: Från ovan AC-leden och ca 20 cm distalt därom.
Serie 1 (vit) : Från ovan AC-leden och ca 5 cm distalt om glenohumeralleden. Craniocaudal körriktning. Ska omfatta hela AC-leden och axelleden på höger och vänster sida. Vid fraktur ska hela frakturområdet inkluderas
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Filter/Rekonstruktion: |
OBS! Märk rekonstruktionerna DX/SIN genom att skriva in det i ”Comment” fliken. MPR TRA, COR, SAG, endast aktuell sida
OM AXEL_METALL körs, Se rekonstruktions inställningar längs ner efter bilderna.
Rekonstruktion AXEL Metall MPR TRA COR SAG, endast aktuell sida.
Använd IMAR (metall reducerande rekonstruktion) till dem sista tre rekonstruktioner (TRA COR SAG 2/2 med Algoritm I40).
Märk rekonstruktionerna DX/SIN genom att skriva in det i ”Comment” fliken.
|
Teknik
| Topogram | Projektion | Top | |
| kV | 120 | ||
| mA | 35 | ||
| Axel | Axel metall | ||
| DT-scan | Scanteknik | spiral | spiral |
| Dosmodulering | Care kV + Care Dose 4D | Care kV + Care Dose 4D | |
| Dosmoduleringsindex |
ref kV 120 (80- 140) ref mAs 150 Slide 5 Shoulder |
ref kV 140 (80 - 140) ref mAs 150 Slide 5 Shoulder |
|
| Kollimering | 128 x 0,6 | 128 x 0,6 | |
| Pitch | 1,5 | 1,5 | |
| Rotationstid (s) | 1,0 | 1,0 |
Flash
| Protokoll: |
AXEL under Adult: Shoulder
Om känd metallimplantat eller metallimplantat syns på Topogram: Välj istället protokoll AXEL_METALL under Adult: Shoulder i maskinen.
Lund: Om känd metallimplantat eller metallimplantat syns på Topogram; lägg på iMAR på samtliga rekonstruktioner. Lägg även till en rekonstruktion med tunna snitt utan iMAR. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Patientpositionering: |
Supine, head first, armarna symmetriskt på magen.
Sidomarkör på aktuell sida. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Översiktsbild: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Serier: |
Topogram frontal: Från ovan AC-leden och ca 20 cm distalt därom.
Serie 1 (vit) : Från ovan AC-leden och ca 5 cm distalt om glenohumeralleden. Craniocaudal körriktning. Ska omfatta hela AC-leden och axelleden på höger och vänster sida. Vid fraktur ska hela frakturområdet inkluderas
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Filter/Rekonstruktion: |
OBS! Märk rekonstruktionerna DX/SIN genom att skriva in det i ”Comment” fliken.
OM AXEL_METALL körs, Se rekonstruktions inställningar längs ner efter bilderna.
Rekonstruktion AXEL Metall MPR TRA COR SAG, endast aktuell sida.
Använd IMAR funktion (metall reducerande rekonstruktion) till dem sista tre rekonstruktioner (TRA COR SAG 2/2 med Algoritm I40).
Märk rekonstruktionerna DX/SIN genom att skriva in det i ”Comment” fliken.
Lund:
|
Teknik
| Översiktsbild 1 | Projektion | Top | |
| kV | 120 | ||
| mA | 35 | ||
| Översiktsbild 2 | Projektion | - | |
| kV | - | ||
| mA | - | ||
| DT-scan | Serie |
Serie 1 Axel |
Alternativt Serie 1 Axel Metall |
| Scanteknik | Spiral | Spiral | |
| kV | - | - | |
| mAs | - | - | |
| Dosmodulering | CARE kV + CARE Dose 4D | CARE kV + CARE Dose 4D | |
| Dosmoduleringsindex |
120 ref kV (80-140), 150 ref mAs, slide 5, Shoulder |
140 ref kV (80-140), 150 ref mAs, slide 5, Shoulder |
|
| Min mA | - | - | |
| Max mA | - | - | |
| Kollimering | 128x0,6 | 128x0,6 | |
| Pitch | 1,5 | 1,5 | |
| Rotationstid (s) | 1,0 | 1,0 |
Topogram: Kernel T80f; Slice 0,6mm; Length: 512mm; Window: Topogram body(C50/W350)
API: none
Go Top
| Protokoll: |
Axel under Adult: Shoulder
Om känt metallimplantat eller metallimplantat syns på Topogram:
Om undersökning är inför operation och pat.s axel ska mallas inför protesinsättning, |
||||||||||||||||||||||||||||||||||||||||||||||||
| Patientpositionering: |
Supine, head first, armarna symmetriskt på magen.
Sidomarkör på aktuell sida. |
||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrast: | |||||||||||||||||||||||||||||||||||||||||||||||||
| Läkemedel: | |||||||||||||||||||||||||||||||||||||||||||||||||
| Övrigt: |
Serie för 3D rekonstruktion med mjuk kernel över aktuell sida. |
||||||||||||||||||||||||||||||||||||||||||||||||
| Översiktsbild: | |||||||||||||||||||||||||||||||||||||||||||||||||
| Stråldos: | |||||||||||||||||||||||||||||||||||||||||||||||||
| Serier: |
Topogram frontal: Från ovan AC-leden och ca 20 cm distalt därom.
Serie 1 (vit) : Från ovan AC-leden och till och med hela scapula. Craniocaudal körriktning. Vid fraktur ska hela frakturområdet inkluderas
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Filter/Rekonstruktion: |
OBS! Märk rekonstruktionerna DX/SIN genom att skriva in det i ”Comment” fliken. TRA, COR, SAG, endast aktuell sida
Vid protokoll "Axel metall" görs rekonstruktionerna Tra tunna, TRA, COR och SAG 2/2 med iMAR.
|
Teknik
| Översiktsbild 1 | Projektion | Top | |
| kV | Sn100 | ||
| mA | 60 | ||
| DT-scan | Serie |
Serie 1 Axel |
Alternativt Serie 1 Axel Metall |
| Scanteknik | Spiral | Spiral | |
| kV | ref.kV 120 (min 70 max 140) | ref.kV 120 (min 70 max 140) | |
| IQ level | 130 | 130 | |
| Dosmodulering | CARE kV + CARE dose4D | CARE kV + CARE Dose4D | |
| Dosmoduleringsindex |
Full Shoulder |
Full Shoulder |
|
| Kollimering | 64x0,6 | 64x0,6 | |
| Pitch | 0,6 | 0,6 | |
| Rotationstid (s) | 1,0 | 1,0 | |
Naeotom alpha
| Protokoll: | |
| Patientpositionering: | |
| Kontrast: | |
| Läkemedel: | |
| Övrigt: | |
| Översiktsbild: | |
| Stråldos: | |
| Serier: | |
| Filter/Rekonstruktion: |
Teknik
Canon
Aquilion One
| Protokoll: | Axel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Patientpositionering: | Supine, head first, armarna symmetriskt på magen. Sidomarkör på akutell sida. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrast: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Läkemedel: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Övrigt: |
3D-rekonstruktion vid komminut fraktur (se Lathund). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stråldos: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Serier: |
Scanogram dual: Från ovan AC-leden och ca 20 cm distalt därom.
OBS! Innan serie 1 körs: Gå in i Recon Details - Lägg Volume 2 över aktuell axel.
Serie 1 (vit): Från ovan AC-leden och ca 5 cm distalt om glenohumeralleden. Volume. Craniocaudal körriktning. Vid fraktur ska hela frakturområdet inkluderas.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Filter/Rekonstruktion: |
OBS! Märk rekonstruktionerna dx/sin genom att skriva in det i ”Comment” fliken
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Teknik
|
Scanogram frontal
Scanogram lateral |
Craniocaudalt 120kV-50mA
Caudiocranialt 120kV-150mA |
|
Volume AXEL |
Sure Exp. 3D: OFF 120kV 400 mA rot time: 0,5 range: 140 Thickness:0,5 Sure Exp 3D: off D-FOV:500 C-FOV: (LL)
|
|
Volume AXEL METALL |
Sure Exp. 3D: OFF
135kV 400 mA
rot time: 0,5
range: 140
Thickness:0,5
Sure Exp 3D: off
D-FOV:500
C-FOV: (LL)
|
GE
PET-CT MI
| Protokoll: | |
| Patientpositionering: | |
| Kontrast: | |
| Läkemedel: | |
| Övrigt: | |
| Översiktsbild: | |
| Stråldos: | |
| Serier: | |
| Filter/Rekonstruktion: |
Teknik
PET-CT DISA
| Protokoll: | |
| Patientpositionering: | |
| Kontrast: | |
| Läkemedel: | |
| Övrigt: | |
| Översiktsbild: | |
| Stråldos: | |
| Serier: | |
| Filter/Rekonstruktion: |
Teknik
Revolution apex elite
| Protokoll: |
Axel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Patientpositionering: |
Supine, head first, armarna symmetriskt på magen.
Sidomarkör på aktuell sida. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrast: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Läkemedel: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Övrigt: |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Översiktsbild: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stråldos: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Serier: |
Scout dual: Från ovan AC-leden och ca 20 cm distalt därom.
Serie 1 (vit) : Från ovan AC-leden och ca 5 cm distalt om glenohumeralleden. Craniocaudal körriktning. Ska omfatta hela AC-leden och axelleden på höger och vänster sida. Vid fraktur ska hela frakturområdet inkluderas
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Filter/Rekonstruktion: |
Vid metallimplantat: Öppna rekonstruktionsjobb "TRA tunna snitt MAR", tryck på "Run"; Öppna "TRA tunna snitt MAR" i 3D viewer och gör TRA, COR, SAG enligt nedan
Det ska alltid finnas Tunna Snitt bilateralt över aktuellt område i både mjuk- och skelettfönsterstättning. TRA/COR/SAG görs på aktuell sida.
|
Teknik
Bildmaterial till Pacs
| Rekonstruktion: |
TRA 2/2 COR 2/2 SAG 2/2 Tunna snitt |
Uppdateringar
| 2026-03-23 | Lagt till att DT ska väljas som modalitet vid frågeställning om scapula/Magda |
| 2025-12-17 | Ändrat 3D recon till Tra Mjuk Tunna snitt på Go Top/Clara |
| 2025-10-03 | Tagit bort "3D" på rekon TRA MJUK efter beslut på Skelett-möte /Astrid |
| 2025-09-17 | Uppdaterat mjukdelsrecon på Edge /Astrid |
| 2024-08-29 | uppdaterat recon på edge och flash metall |
Bild och funktion, Skånes Universitetssjukhus
Författad av: Ying Dai Ydrefelt 2016-04-11
Uppdaterad av: Magdalena Agnvall 2026-03-23
Metodansvarig
Roger Siemund
Länkar
Akut
Läkemedel
Allmänt
Barn
DT i samband med PET
Gastro/Uro
DT Hjärta
Kärl
Neuro
Skelett
Thorax
